recudo.com - Hay guys,, Jumpa lagi nih dengan blog recudo. Gimana nih kabar kalian.? Semoga baik-baik saja yah. Disini admin akan memberikan tutorial secara singkat tentang bagaimana "Satu Router Dua Switch" dengan menggunakan Cisco Packet Tracer..
Langkah nya:
1. Buka File baru pada Cisco Packet Tracer, seperti gambar dibawah ini.
2. Setelah itu, yang harus diperlukan untuk membuat "Satu Router Dua Switch" adalah sebagai berikut:
- Satu Router
- Dua Switch
- Enam PC
- Delapan Cable Straight
3. Lalu kalian buat seperti tampilan dibawah ini
Karena di Router masih merah, disini saya akan memberikan tutorial agar router nya berwarna hijau:
- Klik Router nya, dan akan mucul tampilan seperti ini.
- Lalu pilih Confiq dan akan muncul tampilan seperti ini.
- Setelah itu, pada bagian Interface ada FastEthernet0/0 dan FastEthernet0/1. Klik satu persatu, disini kita akan klik yang FastEthernet0/0, dan akan tampil seperti ini.
- Setelah itu, pada port status tombol on nya di ceklis, dan masukkan IP Address dan Subnet Mask nya. Untuk IP Address nya "192.168.1.1" dan Subnet Mask nya "255.255.255.0", seperti gambar dibawah ini.
- Setelah itu, pilih FastEthernet0/1 dan akan munul tampilan seperti ini.
- Setelah itu, pada port status tombol on nya di ceklis, dan masukkan IP Address dan Subnet Mask nya. Untuk IP Address nya "192.168.0.1" dan Subnet Mask nya "255.255.255.0", seperti gambar dibawah ini.
- Setelah sudah kalian ikuti langkah-langkah diatas. Lalu kembali ke tampilan Cisco Packet Tracer nya. Dan lihat apakah Router nya sudah berubah hijau atau belum. Apabila masih juga merah berarti kalian ada yang salah dalam mengikuti tutorial tersebut. Disini admin akan memberikan tampilan apabila berhasil untuk router nya.
4. Setelah itu, masukkan IP Address, Subnet Mask dan Defaut Gateway setiap PC. Disini Default Gateway nya kalian ambil pada setiap router yang sudah kalian buat.

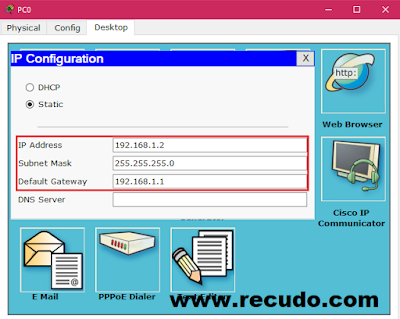

- PC0, IP Address nya "192.168.1.2", Subnet Mask nya "255.255.255.0" dan Default Gateway nya "192.168.1.1", tampilannya seperti ini.
- PC1, IP Address nya "192.168.1.3", Subnet Mask nya "255.255.255.0" dan Default Gateway nya "192.168.1.1", tampilannya seperti ini.

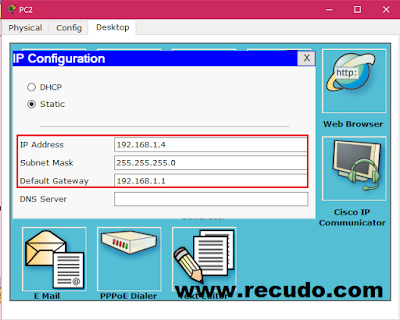

- PC2, IP Address nya "192.168.1.4", Subnet Mask nya "255.255.255.0" dan Default Gateway nya "192.168.1.1", tampilannya seperti ini.
- PC3, IP Address nya "192.168.0.2" Subnet Mask nya "255.255.255.0" dan Default Gateway nya "192.168.0.1", tampilannya seperti ini.
- PC4, IP Address nya "192.168.0.3", Subnet Mask nya "255.255.255.0" dan Default Gateway nya "192.168.0.1", tampilannya seperti ini.
- PC5, IP Address nya "192.168.0.4", Subnet Mask nya "255.255.255.0" dan Default Gateway nya "192.168.0.1", tampilannya seperti ini.
5. Setelah selesai memasukkan IP Address dan Subnet Mask nya di setiap PC. Saat nya kalian jalankan. Disini admin akan memberikan contoh pada PC1 ke PC5.
6. Selesai.
